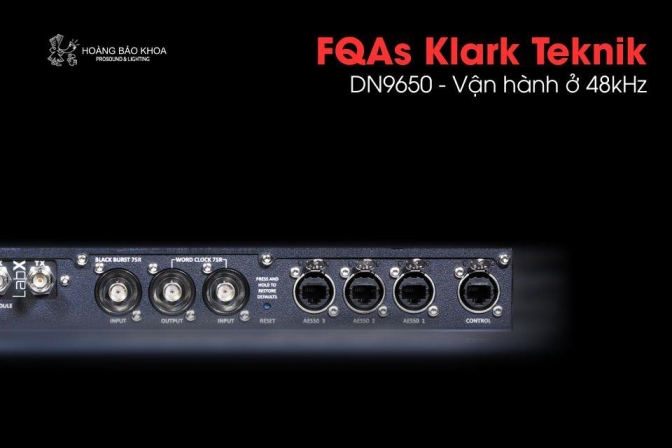

Thiết bị Klark Teknik DN9650 hoạt động như bộ chuyển đổi tín hiệu AES50 sang CM1, sử dụng định tuyến cố định 1:1 (3×24 kênh). Hệ thống hỗ trợ tần số mẫu 96kHz và 48kHz; khi vận hành ở 48kHz, cần dùng hai cổng AES50 để truyền đủ 48 kênh âm thanh.
Giới thiệu thiết kế DN9650
DN9650 được thiết kế ban đầu chỉ hỗ trợ tần số 96 kHz – mức xung nhịp tiêu chuẩn cho các bàn mixer thương hiệu Midas. Sau này, khả năng hoạt động ở 48 kHz mới được bổ sung thông qua bản cập nhật phần mềm.
Cấu hình định tuyến mặc định
Bên trong DN9650, hệ thống định tuyến được cố định theo sơ đồ 1:1 giữa AES50 và thẻ mở rộng CM1, không thể thay đổi. Cấu trúc cụ thể như sau:
- Cổng AES50 1: kênh 1–24 (hai chiều)
- Cổng AES50 2: kênh 25–48 (hai chiều)
- Cổng AES50 3: kênh 49–72 (hai chiều)
Chế độ hoạt động ở 48 kHz
Dù giao thức AES50 cho phép truyền tối đa 48 kênh mỗi cổng ở 48 kHz, DN9650 lại không triển khai cách này. Để đạt được 48 kênh âm thanh, người dùng cần kết hợp hai cổng AES50 – cổng 1 phụ trách kênh 1–24 và cổng 2 đảm nhận kênh 25–48. Với bàn mixer M32, việc này đồng nghĩa cả hai cổng AES50 đều được sử dụng, chỉ còn các I/O nội bộ cho đầu vào và đầu ra.
