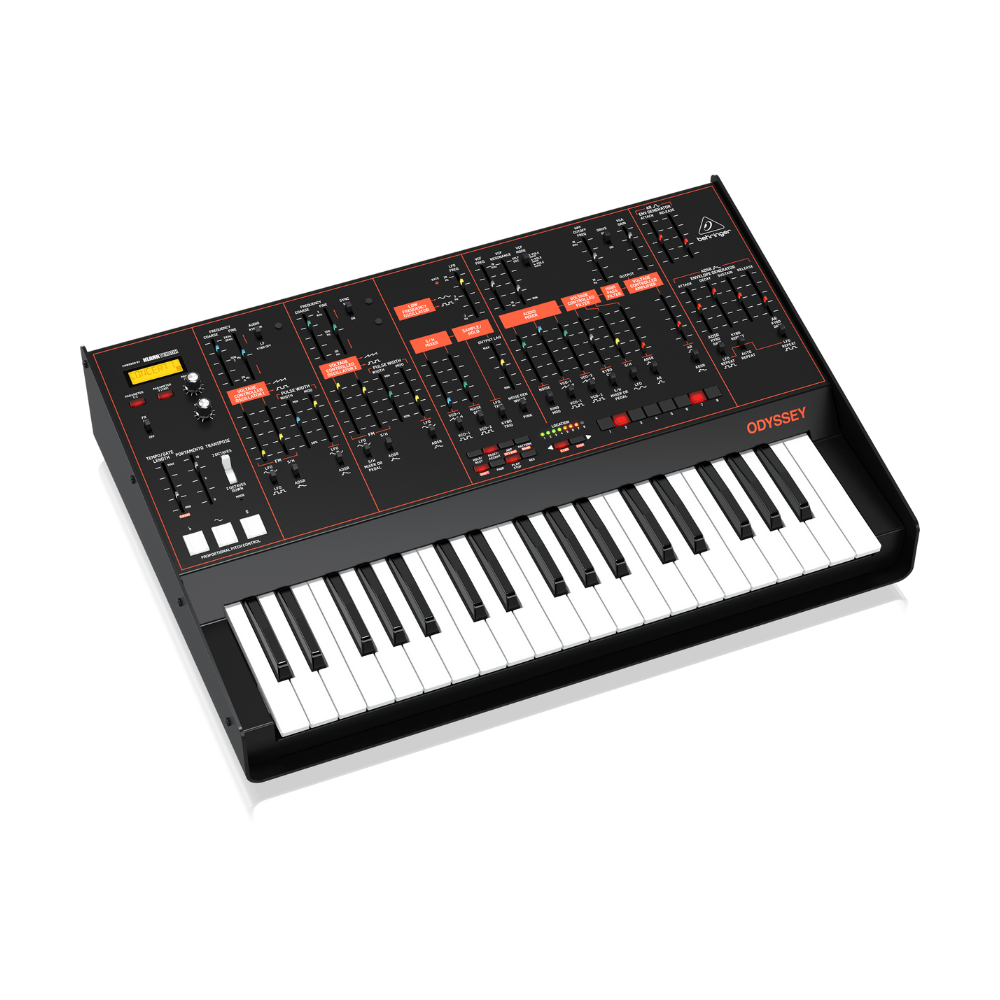

Hướng Dẫn Hiệu Chỉnh Dao Động Tần Số Behringer Odyssey

Chuẩn bị trước khi hiệu chỉnh

Để đảm bảo kết quả hiệu chỉnh chuẩn xác, bạn cần chuẩn bị kỹ lưỡng cả thiết bị và môi trường làm việc.

1. Làm nóng thiết bị:

Bật nguồn Behringer Odyssey và để thiết bị hoạt động trong khoảng 30 phút. Bước này giúp hệ thống dao động ổn định về nhiệt độ, tránh sai lệch trong quá trình hiệu chỉnh.

2. Dụng cụ cần thiết:

• Tua vít nhỏ (loại dùng cho kính mắt) - dùng để chỉnh trim pot

• Máy hiện sóng (Oscilloscope) hoặc phần mềm đo tần số tương đương (có thể sử dụng Soundcard Oscilloscope)

• Thiết bị thu âm hoặc máy tính để theo dõi tín hiệu đầu ra

3. Xác định vị trí trim pot:

Behringer Odyssey có tổng cộng 3 trim pot:

• 1 trim pot gần fader của OSC1

• 2 trim pot gần fader của OSC2
  (Lưu ý: một số trim pot có thể được che bởi nắp nhựa, bạn cần tháo nắp để thao tác.)

Cấu hình Odyssey trước khi hiệu chỉnh

Thiết lập các thông số chuẩn để thiết bị ở trạng thái ổn định nhất:

• TRANSPOSE: đặt ở vị trí Normal/Central

• VCO1 & VCO2: chọn Square Wave

• VCF Frequency: đặt Maximum

• VCA Gain: đặt Maximum

• Fine Frequency của VCO1 & VCO2: đặt giữa thang

• VCO1 Audio Switch: bật KYBD ON

• VCO2 Sync: tắt OFF

• Tất cả fader khác kéo xuống mức thấp nhất

Các bước hiệu chỉnh chi tiết

1. Kết nối và giám sát tín hiệu:

Kết nối cổng HIGH OUTPUT của Behringer Odyssey với thiết bị đo (máy tính hoặc máy hiện sóng). Mở phần mềm đo tần số để theo dõi tín hiệu đầu ra.

2. Hiệu chỉnh VCO1:

• Tăng fader VCO1 lên tối đa

• Giữ phím C thấp (Low C) và chỉnh VCO1 COARSE FREQUENCY đến 130.8 Hz

• Giữ phím C cao (High C)

• Dùng tua vít chỉnh trim pot VCO1 V/OCT (gần OSC1) đến khi tần số đạt 1046.5 Hz

• Hạ fader VCO1 xuống tối thiểu

3. Hiệu chỉnh VCO2:

• Tăng fader VCO2 lên tối đa

• Giữ phím C thấp (Low C) và chỉnh COARSE FREQUENCY đến 130.8 Hz

• Giữ phím C cao (High C)

• Dùng tua vít chỉnh VCO2 V/OCT-1 trim pot (gần OSC2) đến khi đạt 1046.5 Hz

4. Hiệu chỉnh VCO2 V/OCT-2:

• Giữ đồng thời phím C thấp và C cao

• OSC2 Level ở mức tối đa, OSC1 Level khoảng 75% hoặc thấp hơn

• Mục tiêu: đạt tần số 1046.5 Hz

• Nếu vẫn gần 130.8 Hz, giảm OSC1 Level dần

• Dùng tua vít chỉnh VCO2 V/OCT-2 trim pot cho đến khi đạt chuẩn

Hoàn tất hiệu chỉnh

Sau khi hoàn tất các bước trên, hai bộ dao động VCO1 và VCO2 của Behringer Odyssey sẽ được cân chỉnh chính xác, đảm bảo âm thanh ổn định, không lệch cao độ và giữ nguyên tính hài hòa trên toàn dải phím.

Mẹo nhỏ từ chuyên gia

• Thực hiện trong không gian yên tĩnh, nhiệt độ ổn định.

• Sử dụng nguồn điện ổn áp để tránh sai lệch tần số.

• Nếu bạn thường xuyên thu âm hoặc biểu diễn, nên hiệu chỉnh định kỳ mỗi 6 tháng để duy trì độ chính xác tối đa.

Kết luận

Hiệu chỉnh tần số cho Behringer Odyssey không chỉ giúp thiết bị hoạt động chính xác mà còn giữ nguyên đặc trưng âm thanh analog thuần khiết - đúng với tinh thần của dòng ARP Odyssey huyền thoại mà Behringer kế thừa. Một thao tác nhỏ, nhưng mang lại sự khác biệt lớn trong từng nốt nhạc bạn tạo ra.
