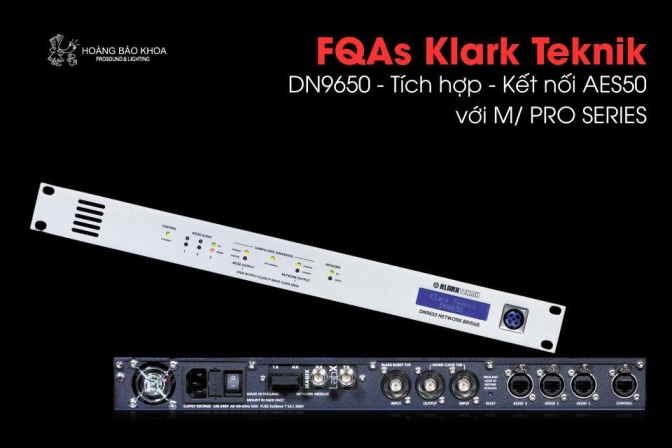

Hướng dẫn kết nối DN9650 với bàn mixer M Series và PRO Series qua AES50
13/10/2025
304
4.65/5 trong 18 lượt Bạn đang sử dụng thiết bị DN9650 của Klark Teknik và muốn tích hợp với bàn trộn M Series hoặc PRO Series? Bài viết này sẽ hướng dẫn chi tiết cách thiết lập và kết nối thông qua mô-đun mạng AES50 để đảm bảo truyền tín hiệu ổn định và hiệu quả nhất.
1. Thiết lập mạng và kết nối
- Đảm bảo laptop của bạn nằm cùng mạng với DN9650: Vào Network and Sharing Center, chọn Local Area Connection → Properties → Internet Protocol Version 4 → Properties. Chọn “Use the following IP address” và đặt địa chỉ tĩnh 192.168.20.3 với subnet mask 255.255.0.0.
- Dùng cáp mạng Cat5 để kết nối cổng Ethernet của máy tính với cổng Ethernet Control trên DN9650.
- Mở trình duyệt và nhập IP mặc định của DN9650 là 192.168.10.10 để truy cập giao diện cấu hình.
- Trên màn hình LCD, kiểm tra dòng thứ 2 (Network Bridge) và gán đúng mô-đun mạng (Network Module).
2. Cấu hình mô-đun DN9650
- Chọn “Change Module Type” và đặt mô-đun là Klark Teknik AES50. Thiết bị sẽ tạm khóa trong vài giây để khởi động lại.
- Tiếp tục vào mục “Change Module Settings”.
- Khi kết nối với bàn mixer M32, chọn Sample Frequency = 48kHz và Clock Source = AES50 External Clock (M32 đóng vai trò master).
- Nếu sử dụng AES50 tích hợp, vào “Change Module Settings”, chọn tất cả cổng ở 96kHz và Clock Source là AES50 External Clock.
3. Kết nối vật lý giữa các thiết bị
- Trên mặt sau bàn mixer dòng Pro, các cổng AES50 số 1, 2, 3 dùng để kết nối với hộp I/O.
- Các cổng AES50 số 4, 5, 6 sẽ kết nối đến ba cổng AES50 trên DN9650.
- Trên card AES50 của DN9650, kết nối cổng 1 với cổng AES50 A trên bàn mixer dòng M.
- Ở chế độ 48kHz, có thể dùng cổng 2 làm đường dự phòng, kết nối với cổng B của bàn mixer M.
- Khi ở chế độ 96kHz, cổng 1 truyền các kênh 1-24 và cổng 2 truyền các kênh 25-48.
4. Định tuyến, gán tín hiệu và kiểm tra
- Để gửi tín hiệu từ DN9650 tới đầu vào của dòng Pro và M32, mở mục Status để kiểm tra cấu hình các cổng.
- Nếu cần chỉnh sửa, vào Config, chọn cổng cần thay đổi và chọn loại thiết bị phù hợp trong danh sách.
- ID của thiết bị sẽ tự động được gán.
- Chuyển sang phần Patching để gán hộp I/O cho bàn mixer dòng Pro.
- Tại trang Metering, theo dõi tín hiệu âm thanh đi vào hộp I/O.
- Để kết nối với bàn mixer dòng M, trong mục Patching, gán hộp I/O cho mô-đun AES50 tương ứng.
- Các tín hiệu sẽ truyền trực tiếp đến dòng M mà không qua xử lý từ dòng Pro.
- Trên bàn mixer dòng M, trong trang Routing, đặt các đầu vào 1–32 thành AES50.
- Có thể kiểm tra tín hiệu tại trang Metering để xác nhận.
- Trong hệ thống này, chỉ bàn mixer dòng Pro kiểm soát gain analog, nên cần thống nhất mức gain ngay từ đầu.
