Tìm hiểu Category và Shielding trên cáp mạng

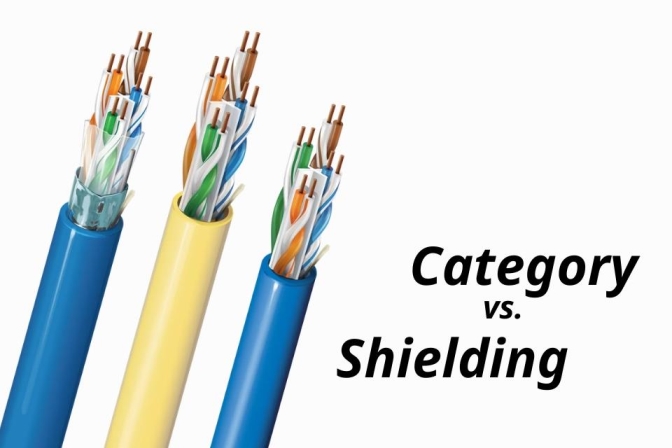

Category và Shielding trong cáp mạng có ý nghĩa gì?

Khi tìm hiểu thông số của cáp mạng xoắn đôi (twisted-pair), người dùng thường bắt gặp hai nhóm ký hiệu như CAT5e, CAT6, CAT6A và U/UTP, F/UTP, U/FTP, S/FTP. Đây là hai thông tin khác nhau, lần lượt mô tả cấp hiệu năng truyền dẫn và cấu trúc chống nhiễu của cáp.

Category, thường được gọi tắt là CAT, dùng để phân loại khả năng truyền dẫn của cáp. Thông số này liên quan đến băng thông, khả năng đáp ứng các chuẩn Ethernet và những yêu cầu về suy hao, nhiễu xuyên âm trong quá trình truyền tín hiệu.

Trong các hệ thống mạng hiện nay, một số cấp Category thường gặp gồm CAT 5e, CAT 6 và CAT 6A. Mỗi cấp có yêu cầu kỹ thuật và phạm vi ứng dụng riêng.

Do đó, ký hiệu CAT6 trước hết cho biết cáp thuộc Category 6, chứ không dùng để xác định cáp có chống nhiễu hay không. Tương tự, CAT6A cũng không mặc định là cáp shielded. Một loại CAT6A có thể được sản xuất với cấu trúc không shield hoặc nhiều dạng shielding khác nhau.

Category cũng không đơn thuần chỉ nói về tốc độ truyền dữ liệu. Các yêu cầu của từng Category còn liên quan đến những đặc tính truyền dẫn như insertion loss, return loss, NEXT và FEXT. Vì vậy, khi đánh giá cáp mạng, cần xem xét tổng thể các thông số kỹ thuật thay vì chỉ dựa vào tốc độ Ethernet được công bố.

Shielding của cáp mạng là gì?

Shielding là phần cấu trúc che chắn được sử dụng trong cáp để hạn chế tác động của nhiễu điện từ EMI. Tùy thiết kế, lớp shield có thể sử dụng foil hoặc lưới kim loại và được bố trí quanh toàn bộ lõi cáp hoặc riêng từng đôi dây.

Khác với Category, Shielding không phải là cấp phân loại hiệu năng. Đây là thông tin mô tả cấu tạo chống nhiễu của cáp. Vì vậy, CAT6 và CAT6A đều có thể đi kèm nhiều kiểu shielding khác nhau.

Các ký hiệu shielding thường được thể hiện theo dạng X/YTP. Có thể hiểu những ký tự này như sau:

• U = Unshielded, không có lớp che chắn kim loại.
• F = Foil, lớp chắn được tạo bởi vật liệu foil.
• S = Braided Screen, lớp chắn dạng lưới kim loại bện.
• TP = Twisted Pairs, chỉ cấu trúc gồm các đôi dây xoắn.

Ví dụ, khi trên sản phẩm ghi CAT6A S/FTP, hai thông tin này cần được đọc riêng:

• CAT6A xác định cấp Category và các yêu cầu về hiệu năng truyền dẫn.
• S/FTP mô tả cấu trúc shield, gồm lưới kim loại bên ngoài và foil riêng cho từng đôi dây.

Như vậy, chỉ dựa vào tên CAT6 hoặc CAT6A chưa thể xác định mức độ chống nhiễu của một sợi cáp. Người dùng cần kiểm tra thêm ký hiệu Shielding được ghi trong thông số kỹ thuật.

Với môi trường có mức nhiễu điện từ thấp, U/UTP thường là lựa chọn đơn giản, linh hoạt và thuận tiện khi thi công. Nếu hệ thống được lắp đặt gần các nguồn có khả năng tạo EMI cao, những cấu trúc như F/UTP, U/FTP, F/FTP hoặc S/FTP có thể được cân nhắc tùy yêu cầu của công trình.

Tuy nhiên, sử dụng cáp shielded không có nghĩa hệ thống tự động đạt khả năng chống nhiễu tối ưu. Đầu nối, patch panel, keystone và các thành phần kết nối khác cần tương thích với loại cáp. Đồng thời, quá trình bonding/grounding cũng phải được thực hiện đúng yêu cầu kỹ thuật để cấu trúc shielding hoạt động hiệu quả.

Chọn Category và Shielding cho cáp mạng ra sao?

Để chọn đúng cáp mạng, nên xem xét hai yếu tố độc lập: mức hiệu năng truyền dẫn cần đạt và điều kiện môi trường lắp đặt. Category giúp xác định yêu cầu về hiệu năng, trong khi Shielding liên quan đến cấu trúc che chắn nhiễu.

Có thể ghi nhớ sự khác biệt giữa hai khái niệm theo cách đơn giản:

Category = Cáp thuộc cấp hiệu năng truyền dẫn nào?
Shielding = Cáp sử dụng cấu trúc che chắn nào để kiểm soát nhiễu?

Hai thông số này bổ sung cho nhau chứ không phải hai cách gọi khác nhau của cùng một đặc tính. Chẳng hạn, CAT6 U/UTP và CAT6A S/FTP khác nhau cả về cấp Category lẫn cấu trúc shielding.

Ngoài hai thông số trên, việc lựa chọn cáp còn nên dựa vào chiều dài tuyến cáp, vật liệu và đường kính dây dẫn, tiêu chuẩn sản phẩm, loại đầu nối cũng như điều kiện thi công thực tế. Hiệu năng của hệ thống mạng không chỉ phụ thuộc vào một sợi cáp mà còn liên quan đến sự tương thích giữa các thành phần trong toàn bộ liên kết.

Bạn đang tìm cáp mạng cho hệ thống mới hoặc cần thay thế cáp hiện có? Hoàng Bảo Khoa cung cấp cáp mạng và phụ kiện kết nối với nhiều lựa chọn về Category và cấu trúc shielding. Liên hệ Hoàng Bảo Khoa để được tư vấn loại cáp phù hợp với tốc độ truyền, khoảng cách và môi trường triển khai thực tế.
