Quản lý hiệu quả nhiều hệ thống không dây EW-D nhờ Smart Assist. Thêm và đồng bộ các bộ thu, kết hợp với bộ chia ăng-ten EW-D ASA cho tối đa 8 kênh, tối ưu hướng ăng-ten, cung cấp nguồn ổn định cho bộ thu và ghép đôi bộ phát nhanh chóng, đảm bảo vận hành mượt mà giữa nhiều hệ thống.
Quản lý nhiều hệ thống EW-D bằng Smart Assist
Ứng dụng Smart Assist giúp dễ dàng quản lý và cấu hình đồng thời nhiều hệ thống EW-D, tối ưu hóa thiết lập không dây chuyên nghiệp.
Lưu ý: Khi sử dụng bộ chia ăng-ten EW-D ASA Antenna Splitter, hãy tham khảo hướng dẫn dưới đây trước khi bắt đầu.
Thêm nhiều bộ thu (receivers)
- Bật tất cả bộ thu EW-D, giữ các bộ phát ở trạng thái tắt.
- Mở Smart Assist, chọn Add Receivers để thêm bộ thu vào hệ thống.
- Nhấn giữ nút SYNC trên từng bộ thu trong 3 giây để kết nối Bluetooth. Đèn DATA màu xanh sẽ nhấp nháy.
- Các bộ thu xuất hiện trong ứng dụng. Đặt tên, chọn màu và nhấn Save để lưu.
- Nhấn Pair để đồng bộ tên trên bộ thu. Nhấn Next để bắt đầu Autoscan, quét tần số tự động và gán cho từng bộ thu. Tùy chọn Autoscan cũng có thể truy cập từ biểu tượng ba chấm.

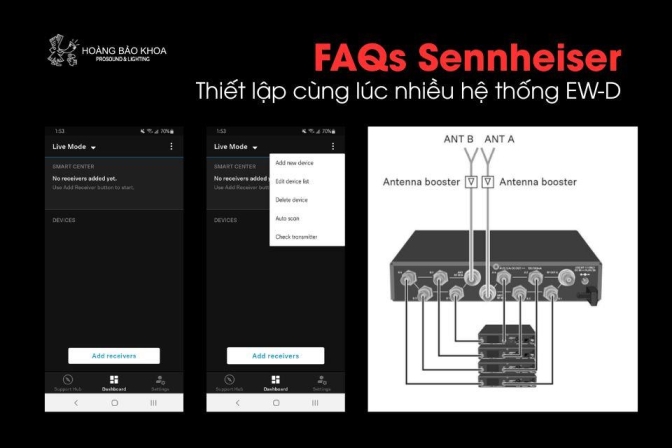

Bộ chia ăng-ten EW-D ASA
Bộ chia EW-D ASA Antenna Splitter cho phép quản lý nhiều bộ thu chung. Một ASA hỗ trợ 4 bộ thu với 1 cặp ăng-ten, hai ASA có thể vận hành 8 bộ thu.
Thiết lập 4 kênh
- Kết nối ăng-ten đầu vào các bộ thu vào các cổng A1–A4 (có cấp nguồn) của ASA.
- Kết nối đầu vào thứ hai vào cổng B1–B4 (không cấp nguồn).
- Bộ thu nhận nguồn từ cổng A1–A4, không cần nguồn rời.
Liên kết hai ASA 4 kênh
- Cách kết nối tương tự như thiết lập 4 kênh.
- Kết nối cổng OUT của ASA thứ nhất với cổng IN của ASA thứ hai.
Điều chỉnh ăng-ten
- Dùng ăng-ten rời ADP UHF để hiệu quả thu sóng tối ưu, nhưng có thể dùng ăng-ten dạng thanh.
- Đặt ăng-ten dạng thanh theo hình chữ “V” để cải thiện tín hiệu.
Cung cấp nguồn cho bộ thu
EW-D ASA cung cấp nguồn trực tiếp cho các bộ thu, do đó không cần bộ nguồn rời khi triển khai cùng ASA.
Ghép bộ phát và bộ thu
- Nhấn nhanh nút SYNC trên bộ thu để bật đèn DATA màu xanh.
- Trên bộ phát, nhấn nhanh SYNC để ghép nối:
- Handheld: nút SYNC ở đáy micro, cạnh nút nguồn.
- Beltpack: nút SYNC giữa ăng-ten và công tắc MUTE.
- Khi ghép nối thành công, đèn LINK trên cả hai thiết bị sáng xanh lá.
Lưu ý: Nhấn SYNC dưới 2 giây. Nhấn lâu sẽ hủy ghép nối và chuyển thiết bị sang chế độ cập nhật firmware.
