Tìm hiểu cách sắp xếp ăng-ten hiệu quả trong hệ thống micro không dây, nguyên lý hoạt động của antenna diversity, và hướng dẫn khoảng cách lắp anten chuẩn theo Sennheiser. Thực hiện đúng sẽ giúp tín hiệu luôn ổn định và giảm thiểu mất sóng trong quá trình sử dụng.
Diversity Ăng-Ten
Diversity Ăng-Ten (Phân Tập Ăng-Ten) là phương pháp giúp tăng độ ổn định tín hiệu RF và giảm nguy cơ mất tín hiệu (Dropout) do nhiễu, phản xạ hoặc vật cản. Khi dùng hai ăng-ten cùng thu một tín hiệu, bộ thu sẽ tự động chọn tín hiệu tốt hơn, đảm bảo đường truyền ổn định liên tục.
Các nguyên nhân phổ biến gây mất tín hiệu trong hệ thống Micro Không Dây:
- Nhiễu đa đường (Multipath Interference): Tín hiệu bị phản xạ từ tường hoặc bề mặt kim loại gây triệt tiêu pha.
- Vùng chết (Dead Spots): Khu vực tín hiệu yếu do vật cản hoặc giao thoa RF.
- Người biểu diễn di chuyển: Thay đổi vị trí làm ảnh hưởng tới đường truyền và cường độ tín hiệu.
Cách hoạt động
- Hệ thống bố trí hai ăng-ten cách nhau hoặc hướng theo các góc khác nhau.
- Bộ thu (Receiver) liên tục giám sát cả hai đường tín hiệu và chọn ăng-ten có tín hiệu mạnh nhất.
Lợi ích của Diversity Ăng-Ten
- Giảm thiểu hiện tượng mất tín hiệu (Dropout).
- Hoạt động ổn định hơn trong môi trường RF phức tạp.
Khoảng cách giữa các ăng-ten
Việc bố trí khoảng cách giữa ăng-ten ảnh hưởng trực tiếp tới hiệu quả Diversity. Khoảng cách đúng giúp bộ thu nhận tín hiệu khác pha và biên độ, cải thiện độ ổn định RF.
Ăng-ten Omni (Vô hướng)
- Tối thiểu: Ít nhất ¼ bước sóng (λ).
- Lý tưởng: Khoảng ½ – 1 bước sóng.
- Ví dụ: Dải tần UHF 500 – 800 MHz, khoảng cách 25 – 50 cm giữa hai ăng-ten omni.
Lý do: Ăng-ten omni thu tín hiệu từ mọi hướng, dễ bị ảnh hưởng phản xạ và nhiễu đa đường. Khoảng cách nhỏ vẫn hoạt động, nhưng Diversity giúp ổn định tín hiệu hơn.

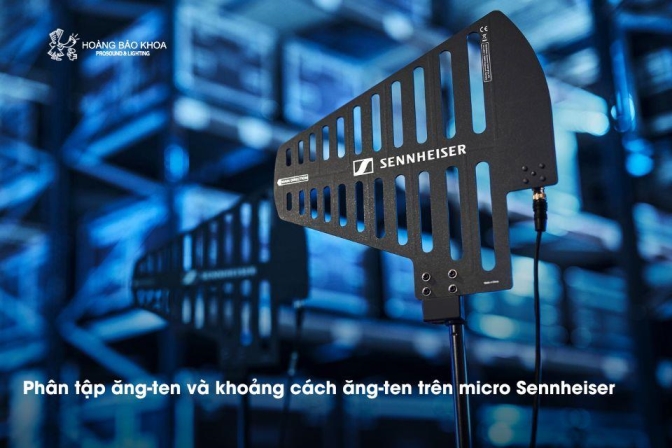

Ăng-ten Directional (Định hướng)
- Tối thiểu: Ít nhất 1 bước sóng.
- Lý tưởng: 1,5 – 2,5 bước sóng.
- Ví dụ: Khoảng cách 75 – 150 cm giữa hai ăng-ten directional.
Lý do: Ăng-ten định hướng tập trung thu tín hiệu theo một hướng, đặt xa nhau giúp mỗi ăng-ten thu tín hiệu khác pha, tối ưu hiệu quả Diversity và giảm nguy cơ mất tín hiệu.
Lưu ý khi bố trí ăng-ten
- Đảm bảo Line of Sight giữa ăng-ten và thiết bị phát.
- Tránh đặt gần tường kim loại, cột thép hoặc nguồn RF khác.
- Đặt ăng-ten cao hơn đầu người biểu diễn để giảm vật cản và suy hao tín hiệu.
- Với ăng-ten định hướng, tối ưu khoảng cách và hướng bố trí để mỗi ăng-ten thu tín hiệu khác nhau.
Kết luận
Bố trí và khoảng cách ăng-ten chuẩn giúp hệ thống Micro Không Dây hoạt động ổn định. Ăng-ten omni khoảng cách nhỏ vẫn đủ, nhưng ăng-ten định hướng cần khoảng cách lớn hơn để phát huy tối đa hiệu quả Diversity. Lựa chọn đúng loại ăng-ten, môi trường RF và vị trí lắp đặt sẽ hạn chế Dropout và tối ưu chất lượng tín hiệu.
